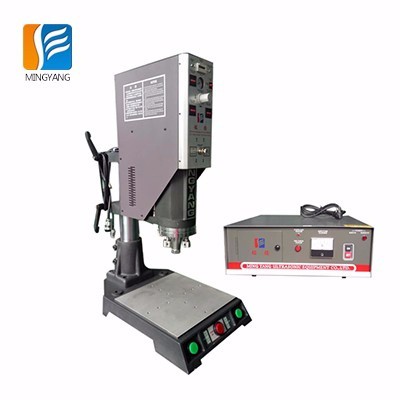

15K标准型超声波焊接机

整机特征:采用日本NTK振动子, 输出功率稳定;采用原装进口换能器,钛合金变幅杆坚固耐用,焊接限位系统,微调、焊后不溢胶不偏移;钢制机架,快速、高压运行平稳不后仰, 采用电子过载保护系统,台湾进口气缸、确保焊头长期高精度焊接;

  • 超声波焊接机

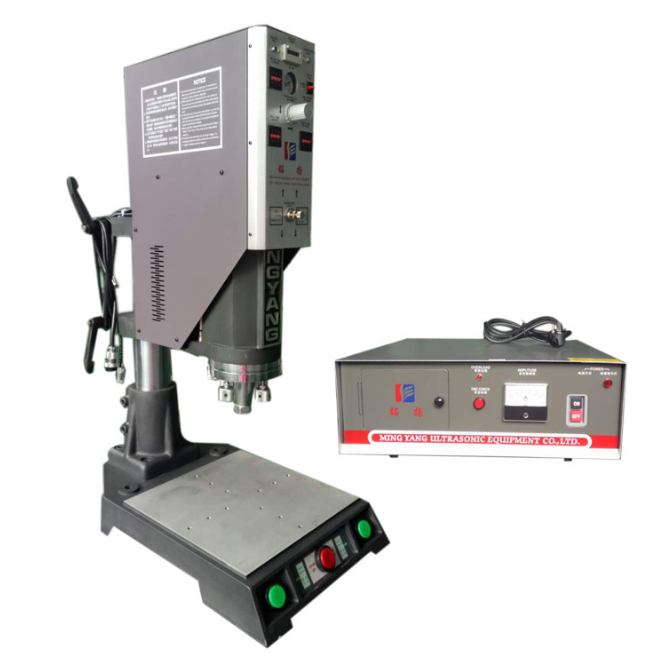

铭扬15K标准型超声波焊接机具有非常强大的功能,适用于:焊接面积大、熔点高、高强度要求的产品焊接。


15K超声波焊接机有三种功率可供选择:2600W、3200W、4200W


15K标准型超声波焊接机特点:

15K超声波塑焊机用于可熔塑性塑料制品的焊接铆接、成型、金属与塑料的镶嵌。广泛用于电子、电器、汽车零件、塑料玩具、文具用品、日用品、工艺品、化妆品等各个行业。

15K超声波塑料焊机采用电子程序控制,自动化程度高,操作容易,内置电子保护电路,使用安全,工作稳定可靠。还具有功率大,效率高等特点。20KHZ超声波塑焊机具有焊接面牢固、气密性和水密性好、强度高,美观、环保的特点。

整机特征:

采用日本NTK振动子, 输出功率稳定;

采用原装进口换能器钛合金变幅杆坚固耐用,

焊接限位系统,微调、焊后不溢胶不偏移;

钢制机架,快速、高压运行平稳不后仰,

采用电子过载保护系统,台湾进口气缸、确保焊头长期高精度焊接;

超声波模具|超声波治具|高周波模具|超声波焊接机





超声波模具|超声波治具|高周波模具

超声波焊接是熔接热塑性塑料制品的高科技技术,各种热塑性胶件均可使用超声波熔接处理,而不需加溶剂、粘接剂或其它辅助品。其优点是增加多倍生产率、降低成本,提高产品质量及安全生产。通过上焊件把超声能量传送到焊区,由于焊区即两个焊接的交界面处声阻大,因此会产生局部高温。又由于塑料导热性差,一时还不能及时散发,聚集在焊区,致使两个塑料的接触面迅速熔化,加上一定压力后,使其融合成一体。当超声波停止作用后,让压力持续几秒钟,使其凝固成型,这样就形成一个坚固的分子链,达到焊接的目的,焊接强度能接近于原材料强度。
超声波焊接它通常用于塑料焊接,它完全代替用胶水粘合的传统行业,在超声波焊接过程中是没有连螺栓,钉子,卡扣,焊接材料或粘合剂等材料结合在一起的,它比传统的粘合剂或粘胶水速度更快,而干燥时间也非常快,焊接的过程可以很容易实现自动,可轻松定制,以适应各类型的具体规格的产品被焊接。

超声波模具|超声波治具|高周波模具



超声波焊机主要用于热塑性塑料的二次连接,常用于PP、PVC、PE、PET、ABS、复合材料、纺织品、无纺织物或薄片等产品的聚合物兼容性对各种热塑性材料进行焊接,相比其他传统工艺(如胶粘、电烫合或螺丝紧固等),具有生产效率高、焊接质量好、环保又节能等显著优点。

超声波焊机焊接方法

一、熔接法:

以超音波超高频率振动的焊头在适度压力下,使二块塑胶的接合面产生磨擦热而瞬间熔融接合,焊接强度可与本体媲美,采用合适的工件和合理的接口设计,可达到水密及气密,并免除采用辅助品所带来的不便,实现高效清洁的熔接。

超声波模具|超声波治具|高周波模具

二、铆焊法:

将超音波超高频率振动的焊头,压着塑胶品突出的梢头,使其瞬间发热融成为铆钉形状,使不同材质的材料机械铆合在一起。

超声波模具|超声波治具|高周波模具

三、埋植:

藉着焊头之传道及适当之压力,瞬间将金属零件(如螺母、螺杆等)挤入预留入塑胶孔内,固定在一定深度,完成后无论拉力、扭力均可媲美传统模具内成型之强度,可免除射出模受损及射出缓慢之缺点。

超声波模具|超声波治具|高周波模具

四、成型:

本方法与铆焊法类似,将凹状的焊头压着于塑胶品外圈,焊头发出超音波超高频振动后将塑胶溶融成形而包覆于金属物件使其固定,且外观光滑美观、此方法多使用在电子类、喇叭之固定成形,及化妆品类之镜片固定等。

超声波模具|超声波治具|高周波模具

五、点焊:

1、将二片塑胶分点熔接无需预先设计焊线,达到熔接目的。

2、对比较大型工件,不易设计焊线的工件进行分点焊接,而达到熔接效果,可同时点焊多点。

超声波模具|超声波治具|高周波模具

六、切割封口包装

运用超音波瞬间发振工作原理,对化纤织物进行切割,其优点切口光洁不开裂、不拉丝。

超声波模具|超声波治具|高周波模具

超声波焊接用应广泛:

1、超声波塑料焊接设备被广泛应用于医械、包装、汽配、渔具等行业,如一次性输液过滤器及血浆分离杯、自封袋、塑料酒瓶盖、洗碗机水轮、塑料玩具、车灯、塑料假鱼饵、充电器外壳和手机吊带的焊接、一次打火机外壳的焊接等等;

2、制造车身塑料零件:汽车车门、汽车汽车仪表、车灯车镜、遮阳板、内饰件、滤清器,反光材料、反光道钉、保险杠、拉索、摩托车用塑料滤清器、散热器、制动液罐、油杯、水箱、油箱、风管、尾气净化器、托盘滤板;

3、塑胶电子:预付费水表电表,通讯设备,无绳电话,手机配件,手机壳,电池壳,充电器、阀控式密封维护铅酸蓄电池,3寸软盘,U盘,SD卡,CF卡,USB接插件、蓝牙;

4、玩具文具:文件夹,相册,折盒,PP中空板,笔套,墨盒,硒鼓;5、医用日用:手表,厨具,口服液瓶盖,点滴瓶盖、手机饰件,金柔刷,日用品,卫生用品,儿童用品,空气床垫,衣架,刀柄,园艺用品,橱具洁具,花洒,金柔刷,淋浴头,防伪瓶盖,化妆品瓶盖,咖啡壶,洗衣机、空气除湿机,电熨斗、电水壶、吸尘器,音箱金属面盖及土木格栅等。


超声波模具|超声波治具|高周波模具

超声波焊接机保养:

1.超声波焊头、底模及工作物常保持清洁。
2.定期检查(一般为一周一次)电缆接头是否松动。
3.定期清洗空气滤清器,应使用清洁剂或水,不可使用挥发性之溶剂。
4.机械定期擦拭,但不可使用液体清洗,发振箱上方勿重压或放置流体物。
5.定期在滑动部位升降沟槽、螺杆等定期抹润滑油脂,并保持清洁。

6.定期检查内部振动子输出线是否磨损,

7.工作场所保持空气畅通,周围温度不可过高(40℃以下)。

8.搬运机器时,发振箱应与机体分离(拆开电缆插座),搬运需小心,勿受撞击。

9.每月应打开控制箱上盖,用干净不带水分空气枪,清除箱内粉尘,以保持零件散热通风之良好;

10.长时间不使用时,请将本机外观擦拭,上油保养,并盖上附机之封套置于干燥通风场所,持零件散热通风之良好。
